镁橄榄石砖是含MgO 35%〜55% , MgO/SiO2 (摩尔比)为0.94〜1.33的弱碱性耐火材料。以蛇纹石(3MgO·2SiO2·2H2O)、橄榄岩或滑石(3MgO·4SiO2·H2O )为原料，也可以用MgO和SiO2人工合成。镁橄榄石熔点高，达1890℃。它与顽辉石(MgO·SiO2，简写MS)都是MgO-SiO2二元系统中的二元化合物。它与 MgO的共熔温度很高，达1850℃。与此相反，它与顽辉石共存出现液相的温度却很低，仅1557℃，如图1所示。因天然矿物煅烧时会生成低烙点偏硅酸盐(如MgO·SiO2)和磁铁矿(Fe3O4),故需在配合料中加入氧化镁。混合成型时加20%MgO·SiO2溶液及糖蜜作结合剂，在1450〜1500℃下形成镁橄揽石(2MgO·SiO2)。

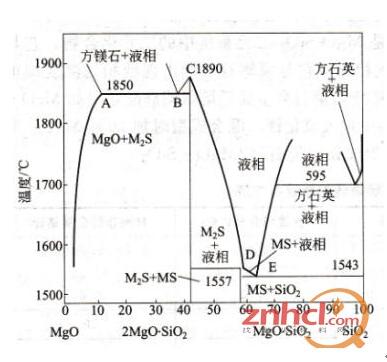

图1 MgO-SiO2系统相图

图2 镁橄榄石砖的生产工艺流程

镁撖榄石砖的生产工艺流程如图2所示。但是由于晶体长大和制品烧结进行缓慢，所以止火温度为1650〜1700℃。主要的矿相是镁橄榄石，还有少量的铁酸镁 (MgO·Fe2O3)，镁橄榄石砖的气孔率为16%〜22%，镁橄榄石的荷重软化温度高 (1720〜1800℃，MgO与SiO2的比值越大、 荷重软化温度越高)，耐玻璃液的侵蚀性和抗热震性也越好。
