1 范围

本标准规定了钢纤维增强耐火浇注料的术语和定义、分类和标记、技术要求、试验方法、检验规则

以及标志、包装、运输、贮存和质量证明书等。

本标准适用于各种热工窑炉用的钢纤维增强耐火浇注料。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 3001耐火材料常温抗折强度试验方法

GB/T 5072耐火材料常温耐压强度试验方法

GB/T 5988耐火材料加热永久线变化试验方法

GB/T 6900铝硅系耐火材料化学分析方法

GB/T 15545不定形耐火材料包装、标志、运输和储存

GB/T 17617耐火原料和不定形耐火材料取样

YB/T 5202.1不定形耐火材料试样制备方法第l部分：耐火浇注料

3 术语和定义

下列术语和定义适用于本文件。

3.1

钢纤维增强耐火浇注料steel—fiber reinforced refractory castable

以高铝矾土熟料或刚玉等为骨料和粉料，加入结台剂、2%～4%(质量百分数)的耐热钢纤维和外加剂配制而成的耐火浇注料。

4 分类和标记

4.1 分类

钢纤维增强耐火浇注料按性能指标分为Fl、F2、F3共三类。其中F为纤维的英文首字母。

4.2 标记

按产品分类和标准号的顺序进行标记

5 技术要求

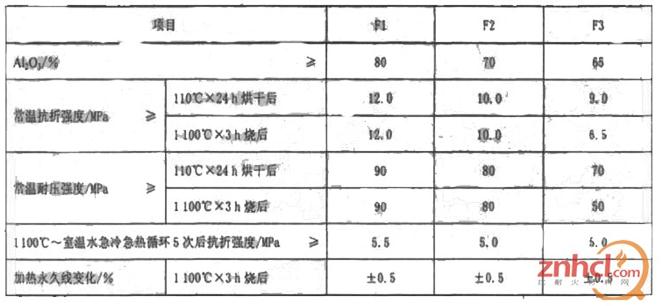

5.1 理化指标应符合表1的规定

5.2若有其他要求，由供需双方协商确定

6.试验方法

6.1 试样制备

按YB/T5202.1的规定进行。

6.2 化学分析

按GB/T6900的规定进行。

6.3 常温抗折强度的测定

按GB/T3001的规定进行。

6.4 常温耐压强度的测定

按GB/T5072的规定进行。

6.5 加热永久线变化的测定

按GB/T 5988的规定进行。

6.6 1100℃～室温水急冷急热循环5次后抗折强度的测定

接附录A的规定进行。

7检验规则

7 .1检验分类

检验按类型分为出厂检验和型式检验。

7.1.1出厂检验

出厂检验项目包括化学成分、常温耐压强度和加热永久线变化。

7.1.2型式检验

型式检验包括表1规定的全部内容。在下列情况下进行型式检验：

a) 生产工艺或原材料有较大改变时：

b) 正常生产时，每年至少进行两次;

c) 停产半年以上，恢复生产时;

d) 出厂检验结果与上次型式检验结果有较大差异时。

7.2组批与抽样

7 2.1组批

钢纤维增强耐火浇注料按同一牌号组批，每批不超过50 t。原料或生产工艺变更时应另组批。

7 2.2抽样

钢纤维增强耐火浇注料的抽样按GB/T L7617的规定进行。

7.3判定规则

检验结果符合表1的规定时，判定为合格。若仅有一项不合格时。应对副样进行不合格项的复检。

复检结果符合表1的规定时，判定为合格。检验结果多于一项不合格时，判定为不合格。

8标志、包装、运输、贮存和质量证明书

8.1标志、包装、运输和贮存

按GB/T 15545的规定进行。

8.2 质量证明书

产品发出时应附有质量证明书及使用说明书，质量证明书应载明供方名称、产品名称、牌号、批号、生产日期、理化指标及执行标准和保存期等内容。
