镁频道 | 镁矿石 | 镁原料 | 镁制品 | 镁化工 | 镁合金 | 镁建材 上游 | 原辅料 | 燃料 | 设备 | 设备配件 | 窑炉工程 下游 | 钢铁 | 有色 | 水泥 | 玻璃 | 航空航天
您当前所在位置:首页 > 镁频道 > 国内资讯 > 科技 > 新技术
电熔锆刚玉砖的各种铸造方法
发布时间:2019-02-27 浏览量:1373

电熔锆刚玉砖熔融物凝固时,由液休向固体转变所带来的体积变化产生了15%-25%左右的缩孔。这样一来,就有了采用押汤铸造以尽量减少电熔锆刚玉砖的缩孔、考虑到使用部位的侵蚀状态而使缩孔向一端集中的各种铸造方法。

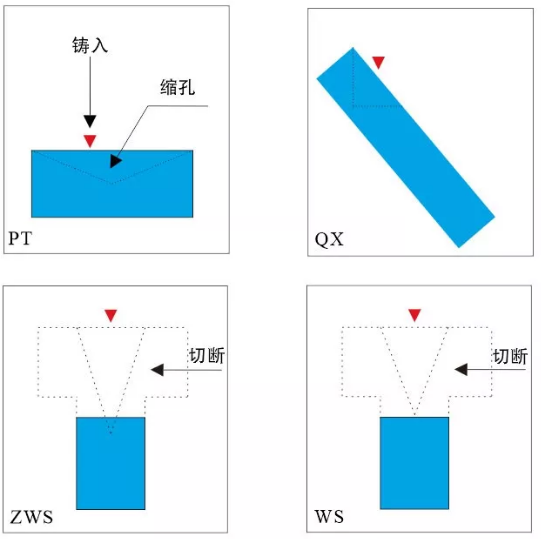

电熔锆刚玉砖的铸入方法:

1、普通浇铸 (PT)通常的浇铸方法。电熔锆刚玉砖中的缩孔位于铸口的下部。使用于玻璃熔窑的上部构造等侵蚀比较缓馒的部位。

2、倾斜浇铸 (QX)采用倾斜浇铸方法,电熔锆刚玉砖中的缩孔偏置于下端部(用干池壁砖)。是通过倾斜保温法,将缩孔引向使用时的下部。因次,它的缩孔集中在砖的一端,而另一端是致密的。电熔锆刚玉砖通常用于玻璃窑熔化池池壁的对应玻璃液面线侵蚀的部位。

3、无缩孔浇铸(WS)铸造冷却凝因后,切除缩孔部分的无缩孔电熔锆刚玉砖。一般用干玻璃窑的流液洞、池壁等侵蚀激烈的部位。

4、准无缩孔浇铸(ZWS)与ZWS相同,几乎完全切除了缩孔的电熔锆刚玉砖。也是将缩孔集中在铸口部,铸造冷却后切去了大部分的缩孔,仅在切断面上余留了极的一点缩孔。一般用作玻璃窑熔化池池壁砖的。


关键词:刚玉 电熔
我要评论
验证码:换一张校验码
网友评论仅供其表达个人想法,并不表明本网同意其观点或证实其描述。

评论区

友情链接

版权所有:工业矿物 未经许可,任何单位和个人不得在任何媒体上擅自转载和引用本网站内容。
主办单位:辽宁省非金属矿工业协会  承办单位:辽宁吉美科技有限公司  服务专线:13332429808/微信同号
ICP网站备案/许可证号:辽B2-20160100-4/辽B2-20160100
