镁瑞丁和通用汽车联合摘得2020年国际镁协汽车铸造产品设计奖
发布时间:2020-11-11 浏览量:165

近日,国际镁协(IMA)颁发了2020年度优秀奖。IMA每年颁发的奖项涉及5个类别,包括汽车铸造产品设计奖、非汽车类商业铸造奖、制造工艺奖、变形加工产品奖和环境责任奖。今年的国际镁协汽车铸造产品设计奖颁给了“车门上部腰线压铸镁合金加强件”,是由镁瑞丁轻量技术公司和通用汽车公司共同开发的。

汽车铸造产品设计类

车门上腰线压铸镁合金加强件

获奖公司:镁瑞丁轻量化技术公司通用汽车公司 IMA国际镁协汽车铸件产品设计类优秀奖获得者,是镁瑞丁轻量技术公司和通用汽车公司的车门上部腰线加强件。该工艺的特点是:整体式空心镁铸件,将内加强件和外加强件合为一体,为门上部的结构提供加强功能。连续腰线结构在检查荷载(“匹配冲击”)下,能够抵抗拐角处的弹性变形,从而提高耐久性。窗户玻璃穿过铸件。 与之前的设计相比,目前的单件镁合金压铸件取代了过去3种不同材料的5个零件,省去了5个成形工具和3个连接工序。铸件壁厚为2.5 mm,可为每辆车节省4 kg的重量,并提高适配和精加工的尺寸精度。 创新的肋形“S”截面,避免了模具滑块,并在高应变速率车辆侧面碰撞的情况下,在关键位置提供了高刚度和断裂稳健性(fracture robustness)。 铸件为创新性设计,通过巧妙摆放铸件,利用两个半模具来确定内外表面,从而避免滑块/子型芯。 利用铸造加工的特点,使部件局部具有高刚度,使得行业领先的薄臂基座镜技术应用成为可能。薄臂基座镜是一个关键的汽车造型促成因素,可直接用螺栓固定在铸件中。 铸件还提供了门窗升降单元和玻璃密封件用附件。A级外板直接粘合到铸件上,不需要中间夹持器。 镁合金压铸件不需要热处理;高塑性铝铸件需要昂贵的热处理,也存在相应的变形问题。

通过优化铸件,以适应中吨位压铸机,使供应/加工工序最大化。

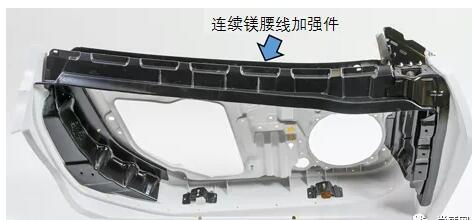

图1 连续腰线铸件,可抵抗角部“匹配冲击”的弹性变形,从而提高耐久性-玻璃穿过整体镁合金压铸件的狭槽

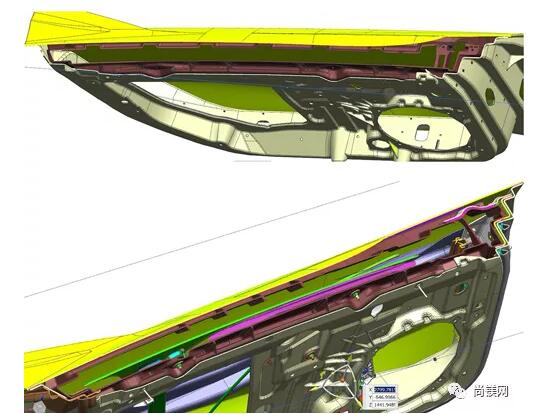

图2 门上腰线加强件整体镁合金压铸件

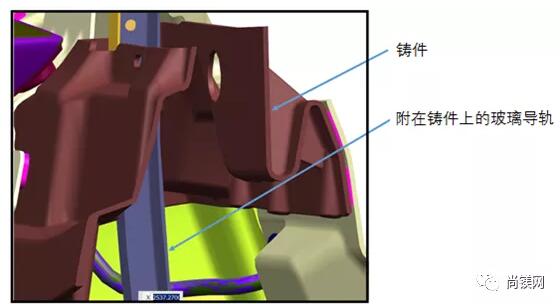

图3 附在镁铸件上的玻璃导轨

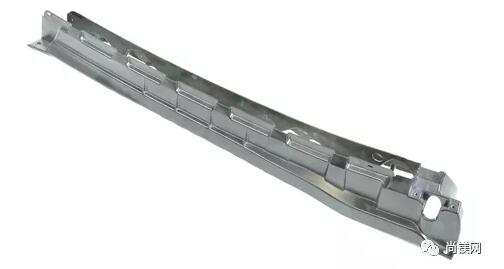

图4 门上腰线加强件整体镁合金压铸件
